系統原理
|
白天室外集光器直接捕獲自然光，通過導光管高效反射傳輸后，經由室內漫射器均勻散射至室內各個角落；
通過室外集光器內嵌式太陽電池組件采集日光，經光生伏特效應轉換，將光能轉換成電能后存儲在蓄電池內，供晚間LED照明使用；
將導光管采光系統與光伏相結合，可解決導光管采光系統夜間無法使用的問題，光伏利用太陽能發電，也符合綠色節能標準。

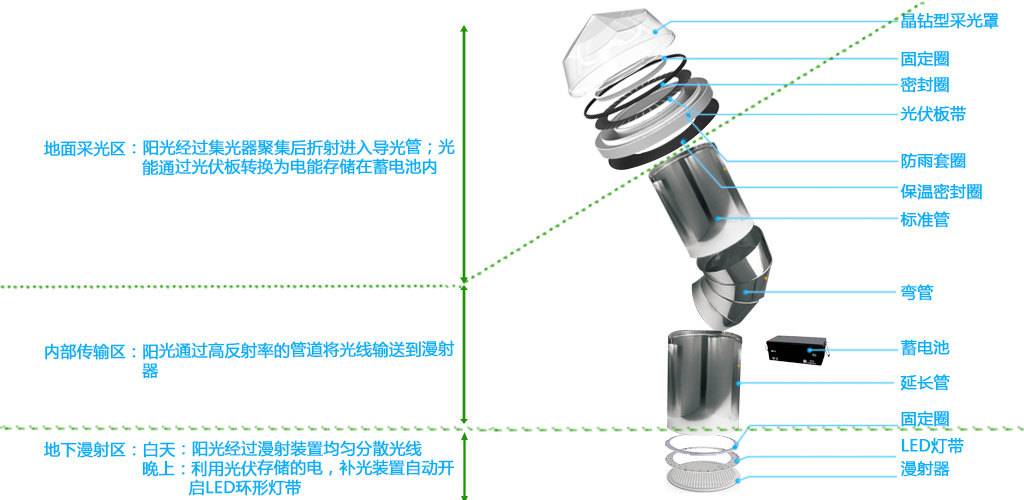

系統結構 |
 |
| 集光器 |
“尚拓SUNTUBE”晶鉆集光器，典雅高貴，可與建筑景觀完美結合，頂部五個晶面按15度角均勻分布，可防止積塵，達到自清潔的效果。
|
|

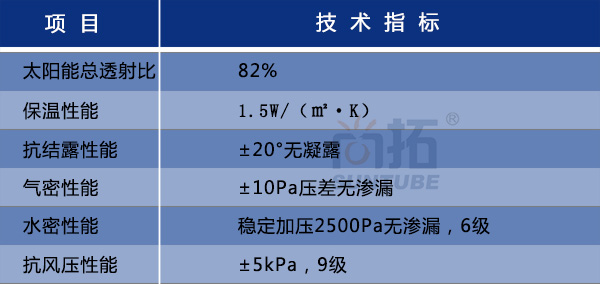

| 晶鉆集光器技術性能參數 |
 |
光伏板

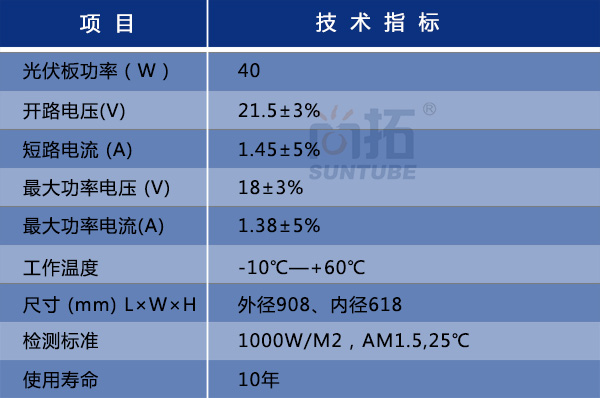

太陽能電池板技術參數

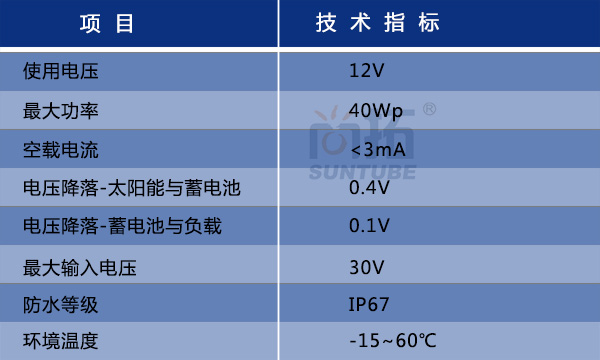

控制器技術參數

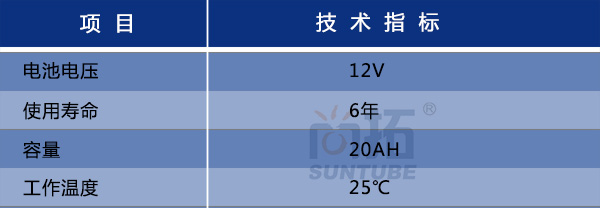

蓄電池技術參數
|
| 導光管 |
| “尚拓SUNTUBE”使用的導光管具有耐腐蝕性和高反射性，五層特特殊覆膜保證光線的高效傳輸和穩定性，配備的0º-90º彎管，可靈活轉彎，不受建筑結構影響。 |

導光管技術性能參數
 |
| 漫射器 |
漫射器具有極強的透射性和散射性，可以將進入系統的自然光重新分配，使之均勻分布在室內。
漫射器技術性能參數
 |
“尚拓SUNTUBE”漫射器類型
 |
 |
 |
 |
| 晶格漫射器 |
棱鏡漫射器 |
螺紋漫射器 |
燈罩漫射器 |
| 獨特的物理結構有利于入射光線的二次分配，光線漫射均勻， 無眩光，明亮不刺眼 |
外形弧線優美輪廓清晰，光線明亮且一致性強 |
陣列式菲涅爾透鏡組，有較強的立體感，視覺美觀明亮 |
外形成弧狀，美觀時尚，多用于有吊頂?shù)母咂焚|(zhì)工作場所 |
|

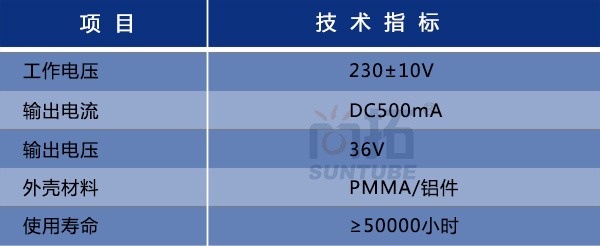

| LED燈帶 |
將LED燈具裝在漫射器的圓環內，自然采光和人工照明相結合，節省天花板使用空間，同時晚上燈具散發的光線還可以做室外景觀燈使用。
 |
系統整體性能參數
 ? |
| 功能用途 |
節約電力照明費用
“尚拓SUNTUBE”導光管采光系統無需配帶電器設備和傳導路線，節約了采用導光管系統區域內白天的電力照明費用，采光時長根據不同光照區域而定，平均每天約可達十小時。一次性投資，回收期短，產品壽命長達25年，沒有運營成本，無需維護，為您創造更多經濟效益。
滿足新版綠建評分標準
符合新版《綠色建筑評價標準》GB/T 50378-2019中關于室內環境質量室內光環境與視野的評分項要求，改善建筑室內天然采光效果，最高可得14分。
|
改善室內光環境
導光管采光系統直接采集室外的自然光，全光譜、無頻閃、無眩光、無輻射、高顯色性，避免了電力照明產生的頻閃及色差會給人們尤其是青少年帶來的視力傷害和視覺疲勞，提升了室內的光環境品質，有利于增強人體身心健康。
享受綠色健康陽光
添加抗UV成分的采光罩，在充分采集太陽光的同時有效過濾99.9%紫外線入侵，經漫射器柔和散射至室內，優化室內工作生活環境，提高工作效率，減少疲勞疾病，保障身心健康。
|
|
| 系統優點 |
- 1、導光管采光系統與光伏發電有效結合，充分利用太陽光能源，清潔無污染；
-
- 2、采用優質磷酸鐵鋰鋰離子電池，具有體積小、重量輕、耐高溫、無記憶效應，綠色環保無毒無污染，安全可靠不易爆炸等特點；
-
- 3、光伏板采用的是優質單晶硅太陽能板，轉換效率高，堅固耐用，使用壽命長；
-
- 4、產品采用市電互補智能控制器，多種負載工作模式，輕松滿足客戶實現自由切換的工作模式；
-
- 5、LED燈作為市電照明燈具，具有使用壽命長、節能環保、無頻閃、高亮低熱的性能。
|
| |
