上一篇文章已經大概介紹了導光管采光系統的原理，有需要可以重溫一遍。



作為導光管采光系統的重要組成部分之一，集光器將極大程度的影響系統采光的性能。

集光器的作用便是采集室外天然光，因此其各方面都有強制性要求。

根據《導光管采光系統技術規程》JGJ/T 374-2015對集光器的規定如下：

• 集光器的氣密性能不應低于現行國家標準《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T 7106中規定的8級；水密性能不應低于現行國家標準《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T 7106中規定的6級且不應滲漏；抗風壓性能不應低于現行國家標準《建筑外門窗氣密、水密、抗風壓性能分級及檢測方法》GB/T 7106中規定的5級。
• 集光器的抗沖擊性能應符合現行國家標準《建筑用安全玻璃 第2部分：鋼化玻璃》GB 15763.2的有關規定。特殊應用場所應滿足相應的安全要求。（這里主要針對平板玻璃集光器）
• 集光器所用聚碳酸酯材料的燃燒性能等級不應低于現行國家標準《建筑材料及制品燃燒性能分級》GB 8624中規定的B-s2,dl,tl級。
• 集光器所用材料的性能應符合表4.2.4的規定，常見材料的性能參數可按本規程表A.0.1的規定取值。

市面上集光器種類繁多，以半球形和晶鉆型為最常用外觀，這里以晶鉆型集光器為例講解其工作原理。

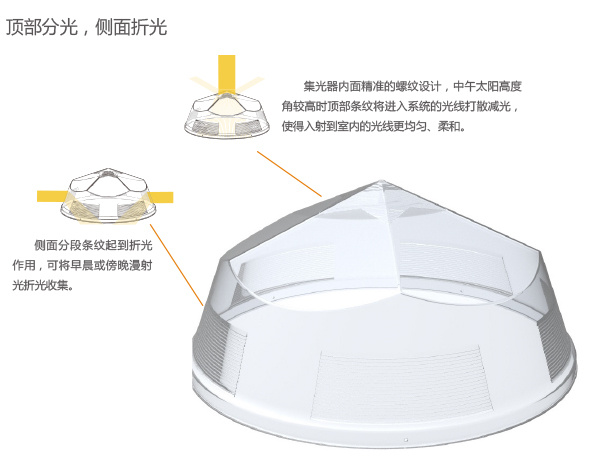

晶鉆（條紋）集光器采用鉆石形外觀設計，擁有外觀設計專利（外觀設計專利號：ZL 2013 3 0314424.1）， 典雅高貴，可與建筑景觀完美結合，頂部五個晶面按15度角均勻分布，可防止積塵，達到自清潔的效果。

晶鉆集光器所用材料為光學PC和PMMA材質，透光率高達90%，是目前同類產品透光率最高的材料。

PC晶鉆集光器，與半球形亞克力集光器相比，外形更美觀，抗沖擊能力更高，一個重達200斤的人站在上面，集光器仍完好無損。

---

注：以上圖片、數據、文字均來源于東方風光新能源官網（尚拓SUNTUBE品牌），

未經允許，禁止轉載修改。
