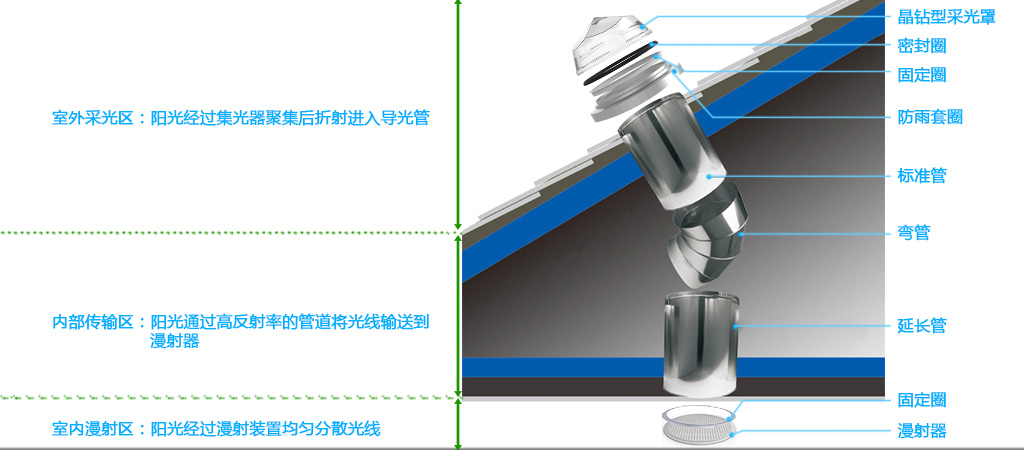

系統組成
|
 |
| 集光器 |
 |
|
“尚拓SUNTUBE”晶鉆集光器，典雅高貴，可與建筑景觀完美結合，頂部五個晶面按15度角均勻分布，可防止積塵，達到自清潔的效果。
集光器內面精準的螺紋設計，頂部螺紋對正午直射光進行打散減光，使光線均勻；側面間斷條紋起到折光作用，可將早晨或傍晚漫射光折光收集。 |
|
| 設計條紋的量值必須掌握平衡點 |
 |
·條紋雖然對直射光具有折光作用，但對漫射光也具有阻礙作用，比如，在漫射光占大部分的陰天，最理想的集光器是沒有條紋；而在直射光占大部分的晴天，在早晨或傍晚太陽高度角較小時使用條紋折光可收集更多的光線。這個就是“尚拓SUNTUBE”晶鉆集光器設計的出發點。
·對于下部分間隔5段平均條紋，我們通過計算機軟件模擬計算得出：①直射光條件下，間隔5段平均條紋比無條紋的集光器收集到的光通量大；②漫射光條件下，間隔5段平均條紋集光器比連續條紋集光器收集到的光通量大。
·中午太陽高度角較高時，上面部分的條紋起到把光打散、減光的作用掌握平衡點。
在夏天，晴天中午光線很強烈時，入射到室內的光線很充足、很炫眼，這時“尚拓SUNTUBE”晶鉆集光器的頂部條紋起到把光線打散、減光的作用，使得入射到室內的光線更均勻、柔和。
|
| 晶鉆集光器技術性能參數 |
 |
| 導光管 |
| “尚拓SUNTUBE”使用的導光管具有耐腐蝕性和高反射性，五層特特殊覆膜保證光線的高效傳輸和穩定性，配備的0º-90º彎管，可靈活轉彎，不受建筑結構影響。 |

導光管技術性能參數
 |
| 漫射器 |
漫射器具有極強的透射性和散射性，可以將進入系統的自然光重新分配，使之均勻分布在室內。
漫射器技術性能參數
 |
“尚拓SUNTUBE”漫射器類型
 |
 |
 |
 |
| 晶格漫射器 |
棱鏡漫射器 |
螺紋漫射器 |
燈罩漫射器 |
| 獨特的物理結構有利于入射光線的二次分配，光線漫射均勻， 無眩光，明亮不刺眼 |
外形弧線優美輪廓清晰，光線明亮且一致性強 |
陣列式菲涅爾透鏡組，有較強的立體感，視覺美觀明亮 |
外形成弧狀，美觀時尚，多用于有吊頂?shù)母咂焚|(zhì)工作場所 |
|
系統整體性能參數
 ? |
| 功能用途 |
|
節約電力照明費用
“尚拓SUNTUBE”導光管采光系統無需配帶電器設備和傳導路線，節約了采用導光管系統區域內白天的電力照明費用，采光時長根據不同光照區域而定，平均每天約可達十小時。一次性投資，回收期短，產品壽命長達25年，沒有運營成本，無需維護，為您創造更多經濟效益。
滿足新版綠建評分標準
符合新版《綠色建筑評價標準》GB/T 50378-2019中關于室內環境質量室內光環境與視野的評分項要求，改善建筑室內天然采光效果，最高可得14分。
|
改善室內光環境
導光管采光系統直接采集室外的自然光，全光譜、無頻閃、無眩光、無輻射、高顯色性，避免了電力照明產生的頻閃及色差會給人們尤其是青少年帶來的視力傷害和視覺疲勞，提升了室內的光環境品質，有利于增強人體身心健康。日光照明系統|日光照明|日光照明裝置|管道式日光照明
享受綠色健康陽光
添加抗UV成分的采光罩，在充分采集太陽光的同時有效過濾99.9%紫外線入侵，經漫射器柔和散射至室內，優化室內工作生活環境，提高工作效率，減少疲勞疾病，保障身心健康。
|
|
| 系統優點 |
|
與建筑完美結合
獨有的卡扣設計，無縫對接、更換便捷，簡化了系統的安裝程序；晶鉆型集光器與超強承重能力的平板型集光器，充分與各種建筑表面協調映襯，提升建筑品質。
卓越的性能保證
整個系統設計先進、工藝考究，具有多重防水和密封工藝以及防紫外線等性能，獨有的熱工斷橋工藝有效阻止室外熱量傳輸?shù)绞覂?nèi)，漫射出來的冷光源不增加室內空調冷負荷，節省了8%左右的冷耗，同時也降低了易燃、易爆場所的危險系數。 |
 真正的安全綠色產品
整套系統無需電力，極小的熱損失，無電力隱患，各部件均符合環?；厥找螅嬲牧阄廴?、零排放、零輻射，同時有效的減少電力發電帶來的污染，符合國家低碳節能導向和高性能節能產品指標。
適用范圍廣泛
90%以上白天需要照明的場所均可使用，靈活多變的傳輸管道可將自然光惠及建筑陰暗深處，巧妙避開建筑內部障礙，無需鋪設電力系統，給您帶來全新的生活體驗。
|
|
|
| |
